Taimeris su PIC, laiko atskaita su kvarciniu

32kHz rezonatoriumi.

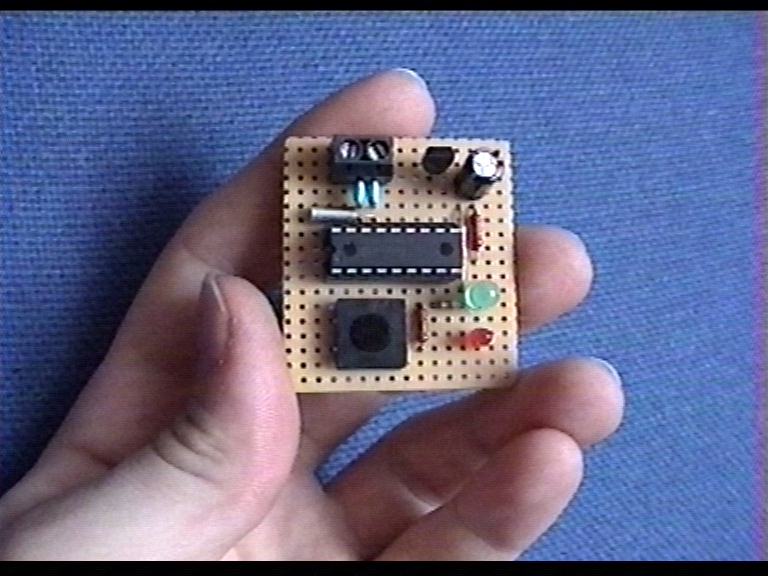

 Šio projekto gabaritai yra išties nedideli , jame panaudotos detalės:

    Pagrindinis "šeimininkas" mikrovaldiklis PIC16F84;
    Maitinimo šaltinio įtampos stabilizatorius LM7805;
    Darbo dažnį užduodantis 32kHz kvarcinis rezonatorius;
    Darbo indikavimui žalias šviesos diodas.
Kvarciniu rezonatoriu stabilizuotas taimeris yra ganėtinai tikslus užduotai laiko atskaitai. Norimu laiku gali įjungti ar išjungti norimus prietaisus (kaip: apšvietimo lempas, šildymo elementus, laiko relei).

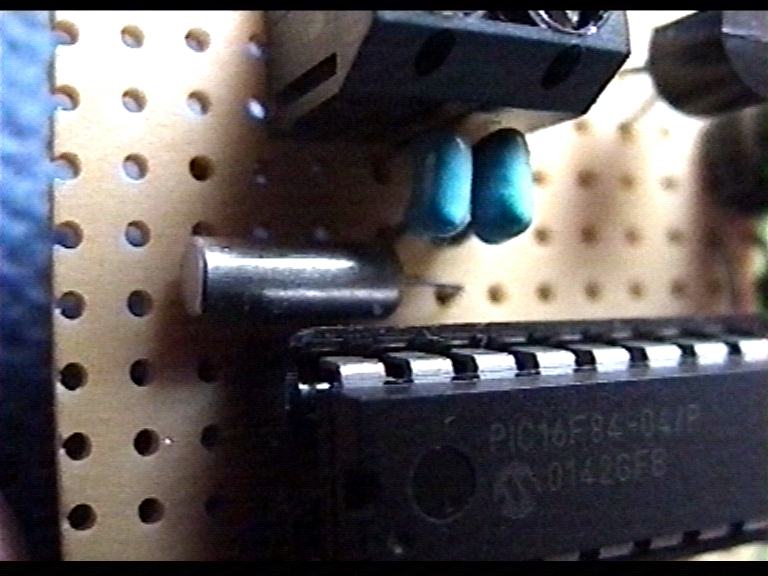

 Žemiau matote miniatiuriniame korpuse 32kHz kvarcinį rezonatorių iš arčiau
